Stroj pro řezání plasmou a plamenem

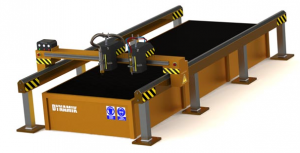

CNC pálící stroje řady  DYNAMIK

STROJ PRO ŘEZÁNÍ PLASMOU A PLAMENEM

CNC pálící stroj DYNAMIK je moderní, vysoce výkonné zařízení široce používané v termickém dělení materiálu. Stroj je určen pro nasazení technologie kyslíkového řezání a plazmové technologie řezání. Při obojím vyniká svou vysokou dynamikou. To vše pro maximální přesnost a vysokou účinnost.

V případě využití plasmového pálení lze nainstalovat plasmový zdroj a hořák s tzv. HighPerformance systémem pálení. Vyznačuje se velmi tuhým a kompaktním rámem, kabelovými rozvody v energetických zakrytých řetězech, digitální synchronizací pohybu levé a pravé strany portálu, vysokým stupněm automatizace a širokou škálou profesionálních doplňků.

Výrobcem zařízení je:

CNC-PROJEKT

Jiří Fiala

Česká Skalice

Vyrábíme tři základní typy DYNAMIK CNC strojů.

Hlavním dělícím ukazatelem je šířka páleného plechu – 1000, 1500, 2000 a 2500 mm.

Délka pracovní plochy může být, až 12000mm.

Díky kvalitním pohonům stroj splňuje nároky nejnovějších plasmových systémů na řeznou rychlost. A ještě ji převyšuje.

Stroj je možno osadit, až dvěma jak plasmovými, tak plynovými hořáky pro synchronní pálení. Nebo je jednoduše zkombinovat.



Základní – Standardní vybavení stroje:

– Dálková mobilní ovládací konzole
– Materiálový stůl s centrálním odsáváním
– Pohon portálu ve 4-osách (pohon zajišťují servomotory)
– Pohon portálu oboustranný synchronizovaný
– Automatická stabilizace hořáku nad páleným materiálem
– Automatické počáteční nastavení výšky plazmového hořáku (propichu)
– Automatické srovnání plechu (kompenzace úchylky v programu)
– Vertikální antikolizní systém
– Signalizační dioda polohy hořáku (dioda s ofsetem)
– Síťová LAN karta pro připojení do firemní sítě nebo k internetu
– Systém dvoufázového propichu materiálu (pro plyn i plazmu)
– Šuplíky pro snadný odběr okují a zbytků z pálení
– Energetické řetězy kryjící kabeláž stroje
– Hlídání výšky plazmového hořáku
– Parkovací místa pro snadné vkládání plechu

Ovládací konzole:

Dálkové ovládání k nabízeným portálům se vyznačuje jednoduchou obsluhou, kompaktním provedením, snadnou opravitelností a příkladnou odolností vůči prachu.

Jednoduchá obsluha:

Konzole využívá k ovládání systém Windows a to v aktuální verzi 7. Každý, kdo zvládne základy ovládání systému Windows, nebude mít sebemenší problém začít pracovat s našimi pálícími stroji. Všechny důležité kontrolní systémy a přepínače jsou vyvedeny na pravém okraji konzole, tak aby byly okamžitě dostupné.

Kompaktní provedení:

Při konstrukci konzole se kladl důraz na její rozměry a pohyblivost. Rozměry jsou cca. 500x500x1500mm. Pohyblivost je zajištěna kolečky.

Snadná opravitelnost:

Díky použití standardních periférií jako jsou myš, klávesnice, CD/DVD mechanika atd. není problém vyměnit jakoukoliv poškozenou část za novou. Šli jsme tak daleko, že si dokonce použité periférie můžete sami nakonfigurovat dle Vašich představ a požadavku.

Odolnost vůči prachu:

Všechny důležité komponenty ovládací konzole jsou ukryté v kostře konzole a zaizolovány, tak aby byly maximálně chráněny proti všudypřítomnému prachu.

Veškeré komponenty konzoly jsou uzavíratelné a tak účinně chráněny před všudypřítomným prachem!

MOŽNOSTI STROJE

LINEÁRNÍ VEDENÍ

HIWIN 30

ŘEZNÁ RYCHLOST

8 – 12 m/min

POSUV V PŘEJEZDU STROJE

14 – 22 m/min

OVLÁDÁNÍ STROJE

Ovládací konzole (pohyblivá)

PROGRAM PRO PŘÍPRAVU PLÁNŮ

Wrykrys (http://77.48.47.250/)

SOFTWAROVE VYBAVENÍ

CutComp

POČET POHONŮ

Max 7

MOŽNOST PŘIPOJENÍ PLYNU

Max 2 pálící hlavy

MAX POČET ŘEZNÝCH NÁSTROJŮ

2+2 (2xplyn + 2xplazma)

AUTOMATICKÉ HLÍDÁNÍ VÝŠKY

Pro plazmu

DVOUFÁZOVÝ PROPICH PLECHU

Pro plazmu i plyn

TABULKA NASTAVENÍ STROJE

Pro všechny parametry nastaveni

SERVIS STROJE PO INATERNETU

Vzdálená pomoc při nastavení a seřízení

POPISOVÁNÍ PLAZMOU

Pro vybrané agregáty

DULČÍKOVÁNÍ PLAZMOU

Pro vybrané agregáty

PROPICHOVÁNÍ PLAZMOU

Pro vybrané agregáty

PŘIPOJENÍ STROJE DO SÍTĚ

Standardně možnost propojení do firemní sítě

OBNOVENÍ VÝCHOZÍHO NASTAVENÍ

Zapsané poslední nastavení

LASEROVÉ UKAZOVÁTKO POLOHY

Pro snadnější orientaci na ploše

ELEKTRONICKÁ ÚHLOPŘÍČKA NA STROJI

Pro servisní nastavení a periodickou kontrolu

RUČNÍ DĚLANÍ ZBYTKŮ PLECHU

Pro snadnější snímání zbytků plechu

NASTAVENÍ 3 RŮZNÝCH KOMPENZACÍ

Pro přesnost řezy

SNÍŽENÍ RYCHLOSTI MALÝCH OTVORŮ

Pro udržení tvaru a rozměru

DRUHÉ OVLÁDACÍ MÍSTO NA PORTÁLE

Pro rozměrné a dlouhé stroje ( snadnější najetí na začátek plechu )

DÁLKOVÉ OVLÁDÁNÍ DO RUKY

Doplňkové vybavení

VKLÁDÁNÍ INFORMACÍ DO STROJE

2 X USB Port

Možnost instalace výkonných plasmových zdrojů

DYNAMIK CNC pálící stroj umožňuje zapojení nejmodernějších plasmových zdrojů od světových producentů.

Nejběžněji instalujeme plasmové zdroje značky FORMICA, KJELLBERG a HYPERTHERM.

Slovenský výrobce plasmových zdrojů. Nejlepší volba pro toho kdo hledá nejlepší poměr ceny a výkonu. Možnost využití plasmových hořáků s HyPerformance technologií, která se řadí k dnešní špičce. Pálené materiály: Konstrukční ocel (“černá”), nerez ocel a jiné legované oceli.



Německý výrobce plasmových zdrojů. Zdroje vynikají při řezání nerez oceli.

Zdroje využívají vlastní technologii “Contour cut”, která je přímou konkurencí k HyPerformace technologii. Pálené materiály: Konstrukční ocel (“černá”), nerez ocel a jiné legované oceli. Americký výrobce plasmových zdrojů. Možnost využití plasmových hořáků s HyPerformance Xd technologií, která se řadí k dnešní špičce. Pálené materiály: Konstrukční ocel (“černá”), nerez ocel a jiné legované oceli.

Doporučený plazmový agregát:

Formica 163 WDM 1+ hořák MT 120
