Řídicí systém CutCOMP

Řídící systém CutComp

slouží ke komunikaci mezi PC a samotným řezacím strojem.Tento řídicí systém je určen pro řízení pálících strojů s posuvem X, Y a Z. Vyznačuje se jednoduchou obsluhou, širokými možnostmi nastavení, technologickou přizpůsobitelností a snadným upgradem.Grafické rozhraní ovládacího programu umožňuje efektivní práci s výkresy, vizualizaci celého procesu řezu a ovládání stroje.

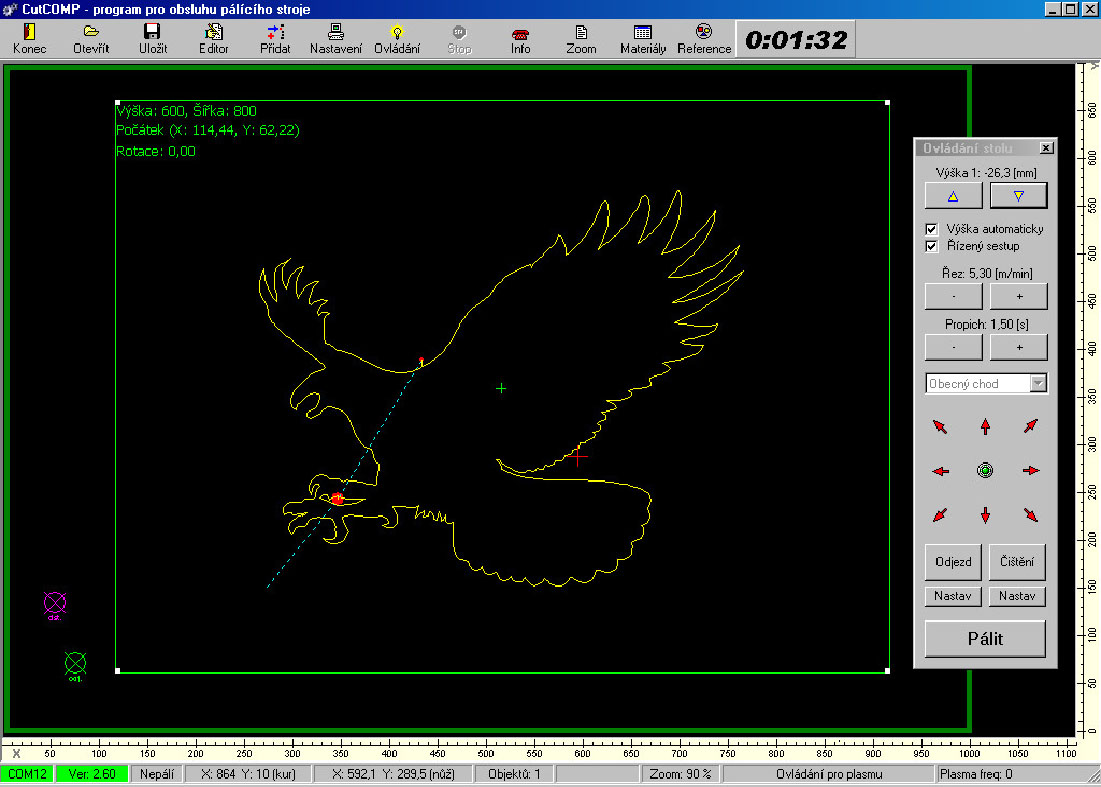

CC obrazovka copy

Řídící systém CutComp

Slouží ke komunikaci mezi PC a samotným řezacím strojem. Tento řídící systém je určen pro řízení pálících strojů s posuvem v ose X, Y a Z. Vyznačuje se jednoduchou obsluhou, širokými možnostmi nastavení, technologickou přizpůsobitelností a snadným upgradem. Grafické rozhraní ovládacího programu umožňuje efektivní práci s výkresy, vizualizaci celého procesu řezu a ovládání stroje.

Řídicí systém obsahuje:

– Řídící jednotku pro hardwarové spojení s drivery motorů, senzory pálícího stolu a dalšími výstupy.
– Ovládací software CutCOMP

Řídící jednotka:

Vypočítává trajektorii a dynamiku, detekuje chybové stavy, komunikuje s řídícím počítačem a umožňuje celkové hardwarové nastavení. Vysílá řídící signály pro pohony, provádí automatickou regulaci řezné výšky a hlídá ochranné prvky stolu. Obsahuje všechny vstupy a výstupy pro ovládání stroje a řezné technologie.

základní vstupy:
– referenční senzory os X,YL,YR,Z,Z2
– detekce výšky materiálu
– informace o stavu oblouku plazmy (optický vstup)
– chyba na poloze posuvu
– detekce stavu napájení

základní výstupy:
– směr a krok posuvu pro osy X, YL, YR, Z, Z2
– ovládání plazmového zdroje (optický výstup)
– ventily pro řez plynem
– ventily pro pneumatický popis
– laserový ukazatel pozice X, Y

základní možnosti nastavení:
– velikost kroku posuvu X,Y, Z: od 0,001 mm
– velikost stolu X,Y,Z: 0 – 150 m
– rychlost přejezdu: 1 – 30 m/min
– rychlost řezu: 0,01 – 15 m/min
– čas propichu: od 0,1 s
– rychlost zdvihu a sestupu hořáku: 0,01 – 15 m/min
– akcelerace posuvu X,Y (podle momentu hybnosti portálu): 5 – 180 m/min2
– akcelerace posuvu Z: 5 – 180 m/min2

Základní možnosti:

– Načítání výkresů z programů WRYKRYS, ES-editoru, vlastního editoru nebo jiných CAD programů

– Posouvání výkresů, rotace, kopírování nebo zrcadlení

– Ustavení velikosti plechu, jeho posouvání na stole

– Skládání výkresů na plech, jejich skupinové posouvání a rotace podle plechu

– Rotace plechu podle zadaného úhlu nebo podle fyzické polohy hořáku v ose X, Y

– Ukládání sestav do pálících plánů pro okamžité nebo budoucí pálení

– Zumování libovolného výřezu stolu

– Libovolný posuv hořáku po stole nebo posuv po řezné dráze výkresu

– Posouvání hořáku nahoru a dolu

– Postupná nebo skoková změna aktuální rychlosti posuvu v řezu

– Okamžitá změna času propichu

– Start/stop procesu řezu

– Odjezd na 2 předem definovaná místa na stole

– Rychlé nastavení definovaného místa odjezdu podle aktuální pozice hořáku

– Grafická indikace celého procesu řezu

– Rychlé nastavení definovaného místa odjezdu podle aktuální pozice hořáku
